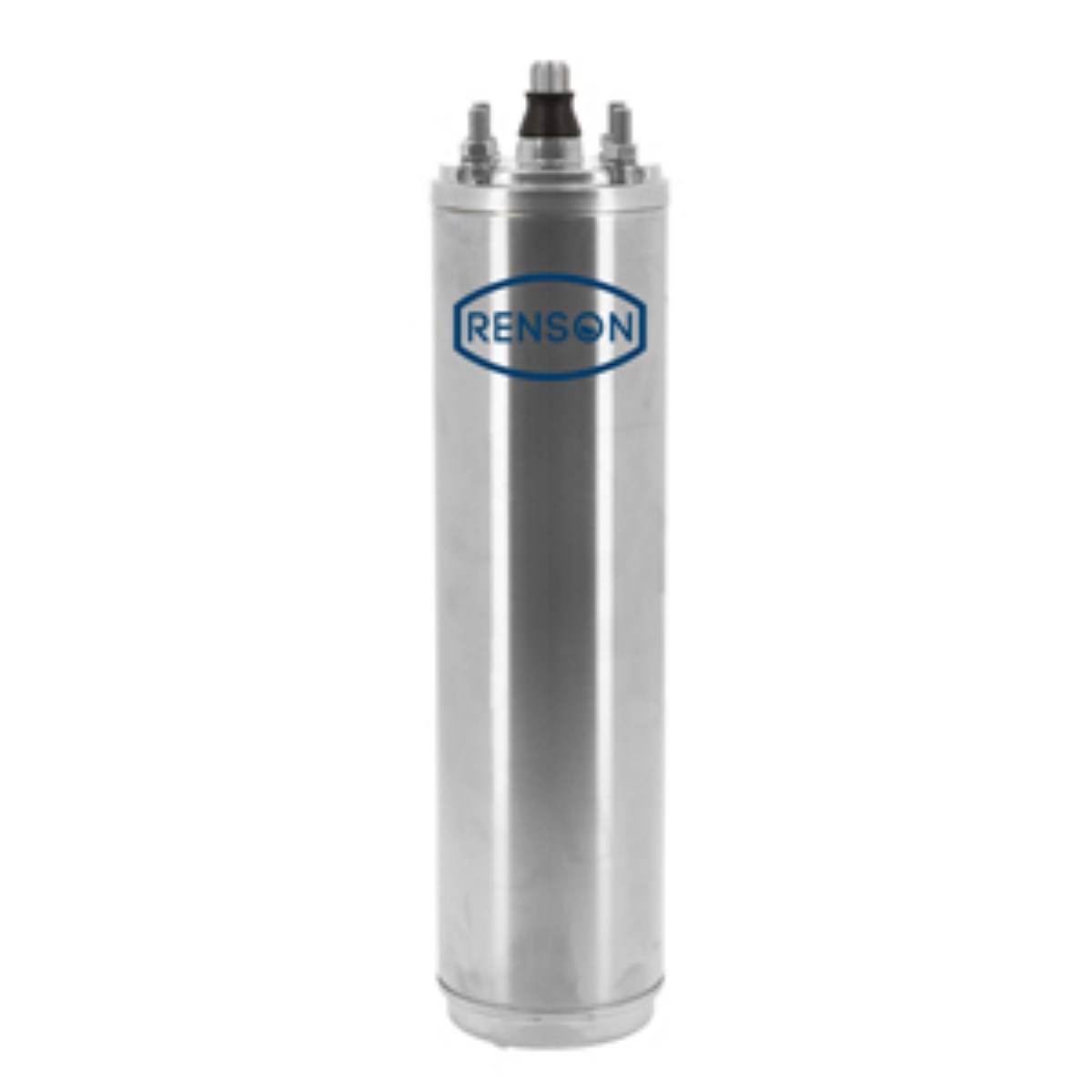

MOTEUR PR POMPE DE FORAGE BAIN

Description technique :

Moteur triphasé à bain d'eau pour pompes de forage de diamètre 4'' pour usages industriels ou agricoles

Avantages :
- Conception électrique assurant un haut rendement et des faibles coûts d‘exploitation
- Fonctionnement sans entretien grâce aux paliers radiaux et de butée
- Durabilité grâce à l'efficacité du système de refroidissement
- Amorce de câble avec fiche ronde et écrou de fixation
- Fixation avec long contre-écrou pour une meilleure manipulation
- Stator avec bride supérieure en acier inoxydable AISI 304 de fonderie de précision pour une meilleure résistance à la corrosion et une robustesse accrue
- Adapté pour utilisation en eau présentant une salinité élevée
- Installation verticale ou horizontale

Informations complémentaires :

Données techniques :
• Fréquence : 50 Hz
• Poussée axiale : 4 kN
• Indice de protection : IP68
• Classe d’isolement : B
• Tension : 380 - 415 V
• Puissance : 2.2 kW
• Vitesse de rotation : 2900 tr/min

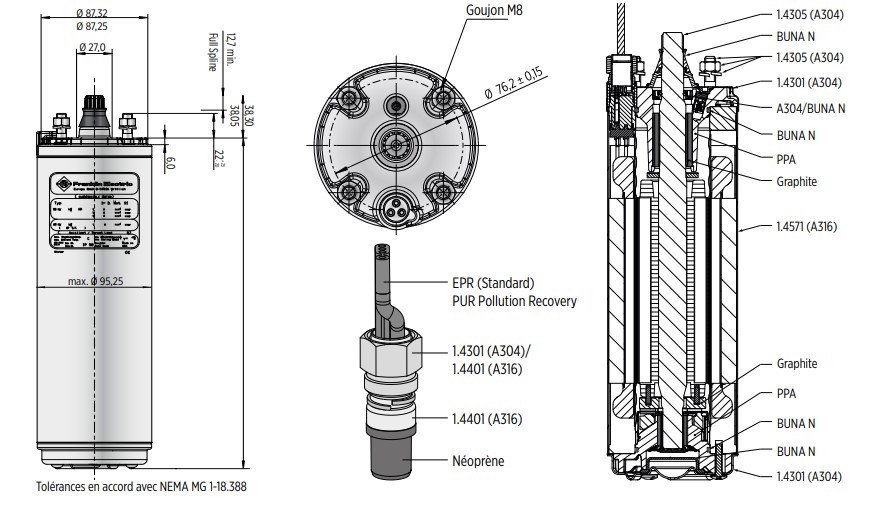

Construction :
• Bride 4" NEMA avec goujons filetés métriques
• Arbre cannelé en acier inoxydable
• Chemise du stator en acier inoxydable AISI316
• Moteur à bain d'eau : rempli avec une solution hydrosoluble non toxique
• Paliers radiaux et palier de butée lubrifiés par le liquide de remplissage pour un fonctionnement sans entretien
• Palier de butée de type Kingsbury haute capacitée (4 kN)
• Membrane de compensation de pression externe - interne
• Les enroulements des moteurs encapsulés sont hermétiquement scellés dans le stator et noyés dans de la résine anti-arc qui les fixe mécaniquement et assure une dissipation thermique rapide

Utilisation :
• Température ambiante maximale: 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s
• Tolérances sur la tension d’alimentation: -10 % / +6 % (50 Hz)
• Nombre maximum de démarrages par heure: 20/h (avec 3 minutes de pause entre deux démarrages consécutifs)
• Profondeur d'immersion maximale du moteur sous le niveau d'eau : 150 m
• Rotation en sens antihoraire en regardant le bout d‘arbre d‘en haut
• Installation verticale : la pompe doit être montée dans un tube prévu à cet effet afin de garantir son refroidissement
• Installation horizontale : pévoir un kit d'installation spécifique afin de garantir son refroidissement
