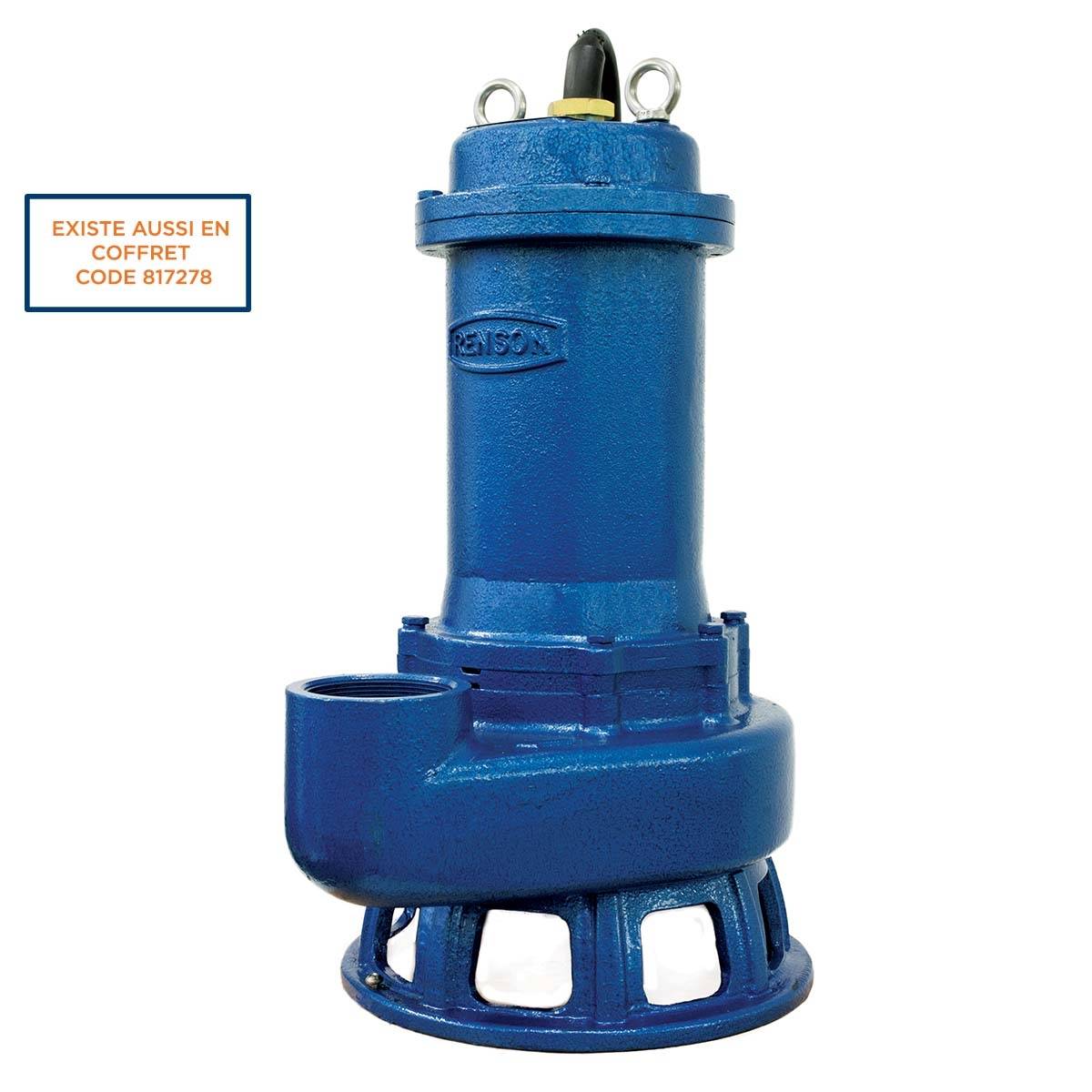

POMPE DE RELEVAGE TRI FONTE

Description technique :

A quoi ça sert ?

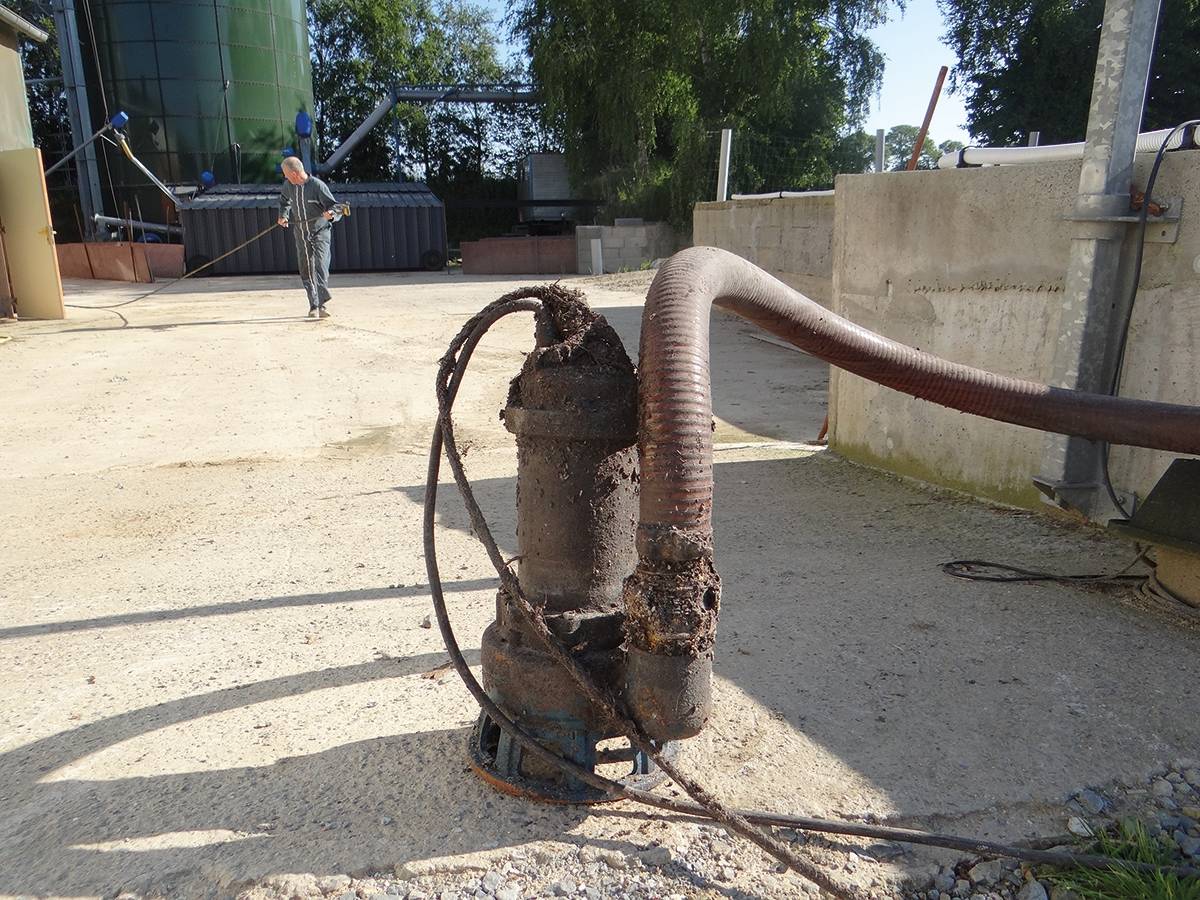

Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)

Application : Elevage (élevages porçins)

Avantages :
- Supporte une eau chargée de particules solides
- Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
- Moteur protégé

Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Utilisation en élevage porcin
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Densité de liquide maximum : 7% de matières sèches
> Sphère de passage : 50 mm
> Tolérance en particule : 50 mm
> Raccordement taraudé : 2" 1/2F
> Epaisseur de la peinture : 200 microns
> Durée de vie des roulements : 50 000 heures
> DN Aspiration : 80 mm
> DN Refoulement : 2" 1/2 - DN65
> Hauteur de refoulement maximale : 23 mètres
> Profondeur d'immersion max : 10 mètres

Informations complémentaires :

Caractéristiques techniques :

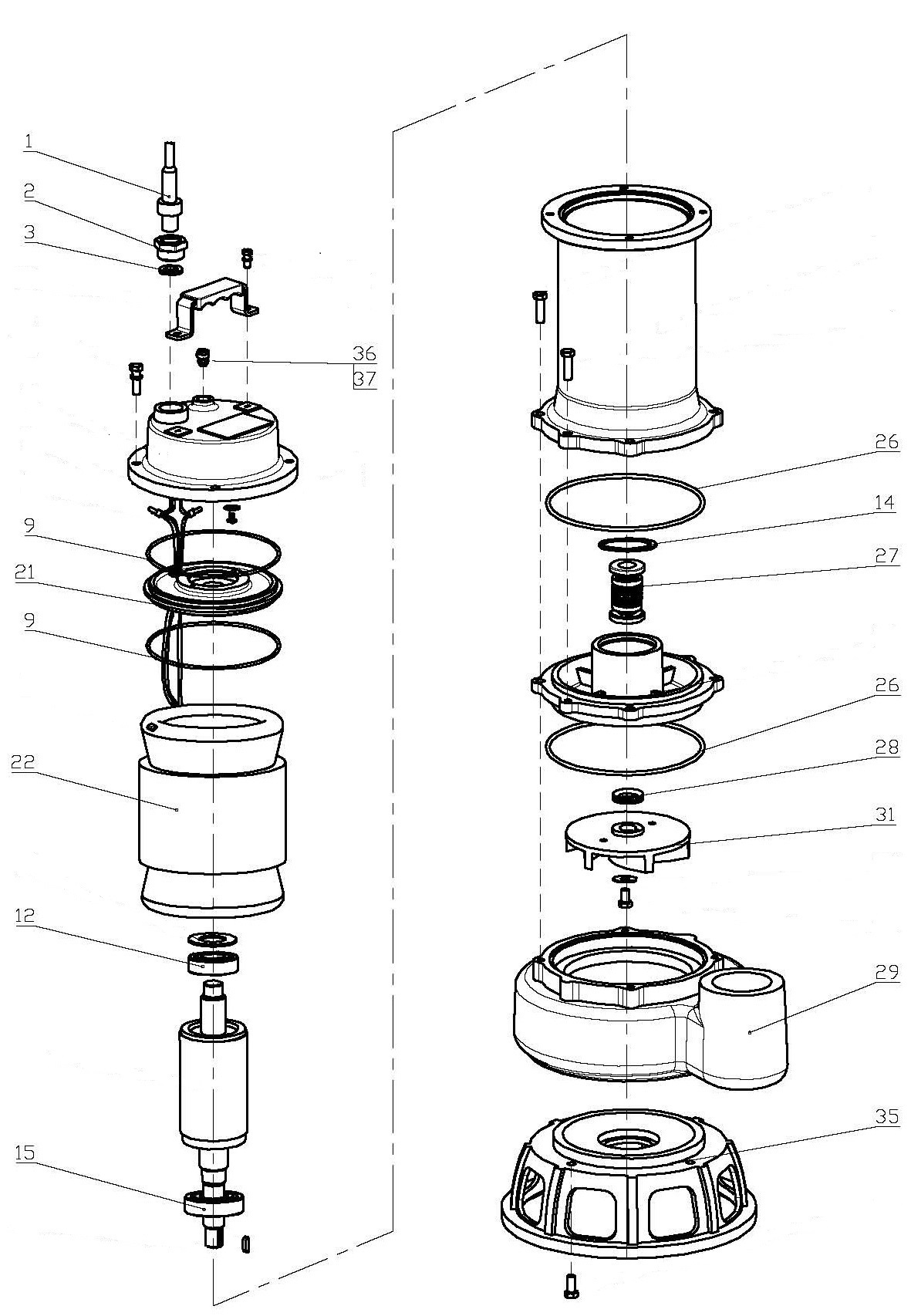

Construction
Corps de pompe, carcasse moteur et turbine monocanale en fonte FT20D
Arbre en acier inoxydable
Paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
Garniture mécanique simple : grains en carbure de silicium, porte grains en acier inoxydable, lubrification par capacité d'huile interne
DN Aspiration : 80 mm
DN Refoulement : 65 mm
Raccordement taraudé : 2" 1/2F
Epaisseur de la peinture : 200 microns
Livré avec câble d'alimentation

Moteur
Triphasé pour service continu, bobinage 380V - 2 pôles 50 Hz - 3 CV - 2,2 kW
Submersible
Asynchrone
Vitesse de rotation : 2 900 tours / minute
Sondes thermiques
Isolation classe F

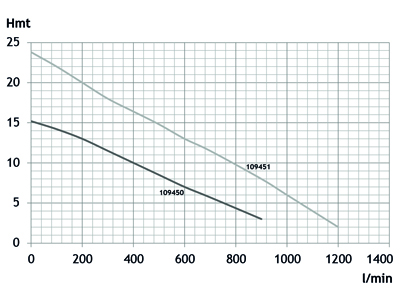

Plage de fonctionnement
Pour HMT 23,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 2 mètres = débit de 72 m3/h ; 1 200 l/min
Consulter la courbe pour plus d'informations

Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe

ACCESSOIRES CONSEILLES :
386069 COLLIER DE SERRAGE TOURILLON W4 INOX Ø 90 - 110 x 4
107107 5 METRES DE TUYAU SPIRALEX DIAMETRE 90MM
110274 COUDE 90° COMPRESSION PP N°16925 MALE 3’’ Ø 90
100262 1/2 RACCORD FILETÉ M ALU DN 80 3’’
100229 1/2 RACCORD CANNELÉ VERROU ALU DN 80 x 2
100256 1/2 RACCORD FEMELLE ALU DN80 3''
110140 BOBINE GALVA N°530 MM
110112 MAMELON REDUIT GALVA N°245 MM 3'' x 2''1/2
101431 MANCHON GALVA N°270 FF 2''1/2
817194 CLAPET BOULE TARAUDÉ 3'' FONTE JOINT NBR PRESSION MAX 10 BAR
110871 KIT DE COMMANDE MARCHE/ARRÊT POUR POMPES DE 5,5 À 8A
817277 KIT ACCESSOIRES
