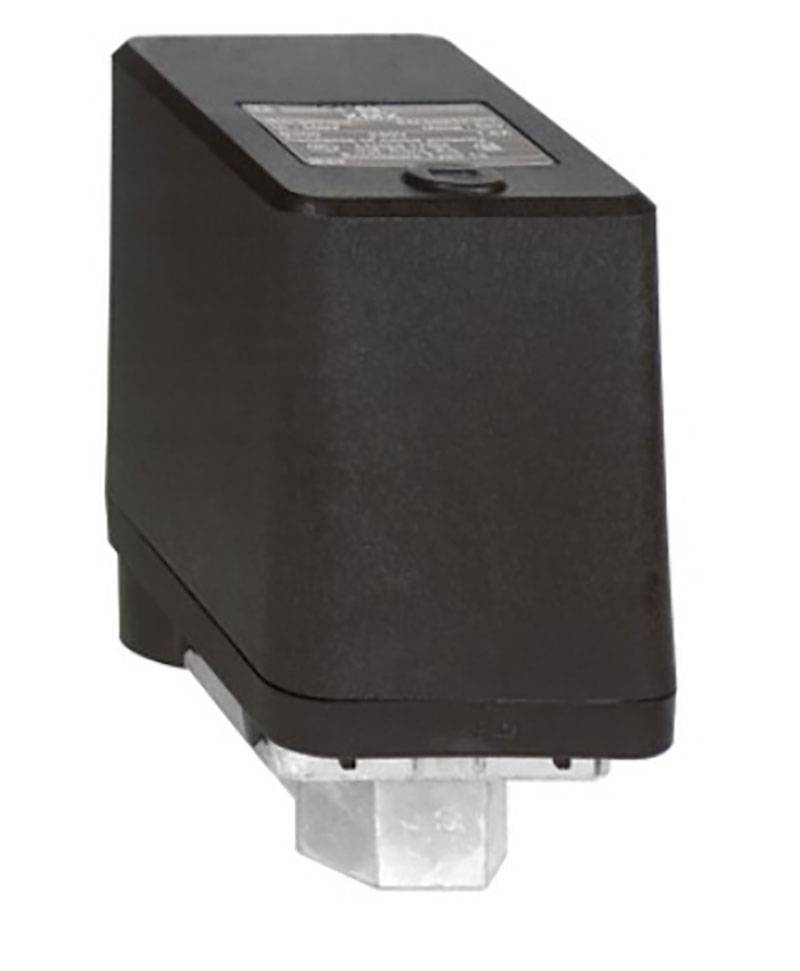

PRESSOSTAT INVERSE 1-6 BARS
Code 818111
Détecteur de pression électromécanique
écart réglable 2 seuils
Toutes positions de montage possibles
PRESSOSTAT INVERSE 1-6 BARS
POUR COFFRET ECO FILL
Réf. 818111
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Documents relatifs au produit

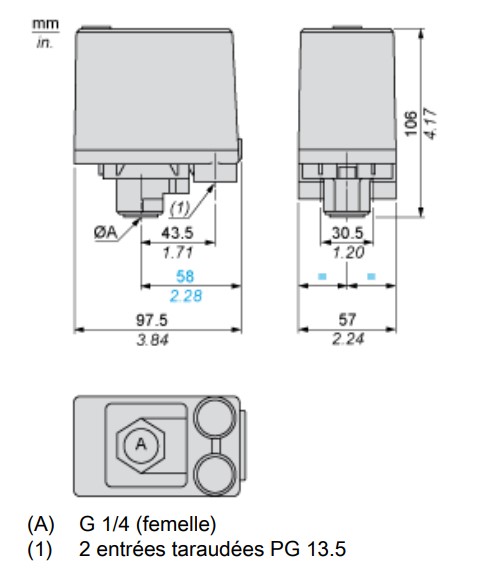

Schéma
Format JPG | 34.31 Kb
Avantages produits
Pressostat 6 bar
Construction :
Construction :
Réglage Interne
Couleur du capot : Noir opaque
Matière du coffret : PC imprégné de Lexan 500R
Actionneur pression : Membrane
Matière en contact avec le fluide : Toile recouverte de nitrile Alliage zinc chromé
Caractéristiques techniques :
Caractéristiques techniques :
Courant assigné
3 A (Ue = 120 V), AC-15, B300
1,5 A (Ue = 240 V), AC-15, B300
0,1 A (Ue = 250 V), DC-13, R300
3 A (Ue = 120 V), AC-15, B300
1,5 A (Ue = 240 V), AC-15, B300
0,1 A (Ue = 250 V), DC-13, R300
Minimum différentiel possible à fort réglage : 1,2 bar
Minimum différentiel possible à faible réglage : 0,8 bar
Surpression admissible par cycle : 7,5 bar
Protection contre les courts-circuits : 10 A cartouche fusible, type gG (gl)
Vitesse de commande maximale : 10 cyc/mn
[Ui] tension d'isolement : 500 V se conformer à EN/CEI 60947-1
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-1
Durée de vie électrique : 1000000 cycle, 50/60 Hz, AC-15, 240 V / 3 A, Ith = 10 A
Endurance mécanique : 1000000 cycle
Précision de répétition : 3,5 %
Hauteur : 106 mm
Largeur : 57 mm
Profondeur : 97,5 mm
Poids : 0,43 kg
Description technique
Cadre d'utilisation :
- Température du fluide : entre 0 et 70 °C
- Température ambiante de fonctionnement : -25…70 °C
- Type de raccordement hydraulique : G 1/4 (femelle)
- Entrée de câble : 2 entrées filetées pour presse-étoupe
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 1…2 x 2,5 mm²
- Type de circuit électrique : Télécommande
- Type d'écart : Différentiel fixe
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Plage réglage d'un paramètre supérieur : 1…6 bar
- Plage réglage d'un paramètre inférieur : 0,2…4,8 bar
- Pression de rupture : 30 bar
- Température du fluide : entre 0 et 70 °C
- Température ambiante de fonctionnement : -25…70 °C
- Type de raccordement hydraulique : G 1/4 (femelle)
- Entrée de câble : 2 entrées filetées pour presse-étoupe
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 1…2 x 2,5 mm²
- Type de circuit électrique : Télécommande
- Type d'écart : Différentiel fixe
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Plage réglage d'un paramètre supérieur : 1…6 bar
- Plage réglage d'un paramètre inférieur : 0,2…4,8 bar
- Pression de rupture : 30 bar
